Серия вертикальных/горизонтальных обрабатывающих центров

ДЛЯ ИНЖЕНЕРОВ

ВВЕДЕНИЕ В ПРОДУКТ

Высокая скорость 48 м/мин для резки стали толщиной 5 мм

Серия вертикальных/горизонтальных обрабатывающих центров

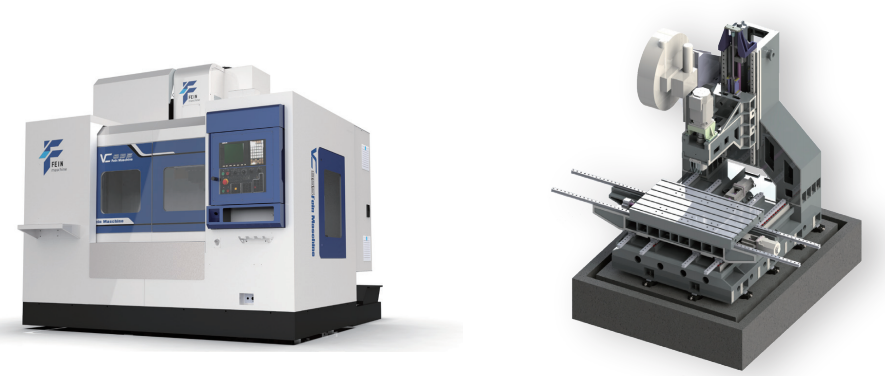

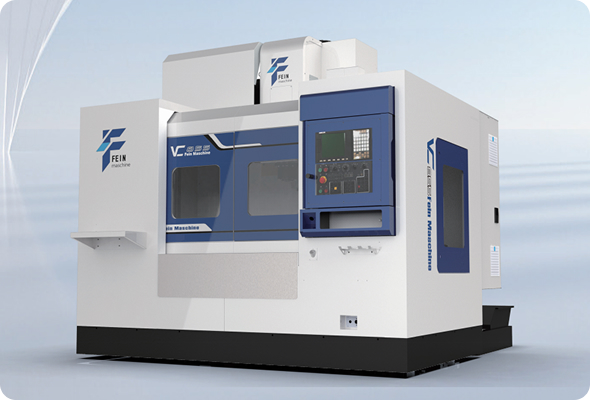

Вертикальный фрезерный центр с ЧПУ

Технические характеристики	единица измерения	VC855	VC1165 VC1270		VC1580
Зона рабочего стола	мм	550×1000	600×1200	700×1360	900×1600
Т-образный паз	мм	5-18×90	5-18×100	5-18×120	7-22×110
Максимальная нагрузка на верстак	Кг	500	800	1000	1500
Перемещение по оси X/Y/Z	мм	800×550×550	1100×650×600	1200×700×700	1500×800×700
Технические характеристики линейной направляющей	мм	X:35/Y:45/Z:45rollers	X:45/Y:45/Z:45rollers	X:45/Y:55/Z:55rollers	X:55/Y:45/Z:55rollers
Торцевая поверхность шпинделя обращена к рабочему столу surf	туз, мм	120-670	120-720	175-875	160-860
Расстояние от центра шпинделя до поверхности направляющей	мм	590	665	770	855
Скорость вращения шпинделя	оборотов в минуту	Тип ремня 8000/10000; прямой привод 12000		(BT40) Ременный привод 8000/10000; Прямой привод 12000 (BT50) Ременный привод 6000; Прямой привод 8000	Ременный привод 6000; Прямой привод 8000
конусность отверстия шпинделя		BT40-150	BT40-150	БТ40-150/БТ50-155	ВТ50-155
Мощность двигателя шпинделя	Квт	9/13.5 (Siemens)	9/13.5(Siemens)	12/18(Siemens)	12/18(Siemens)
Скорость подачи резца	м/мин	48	24	24	20
Высокая скорость передвижения	м/мин	48	24	24	20
Емкость магазина для инструментов	y	Диск 24
Время смены инструмента	s	1.8
Точность позиционирования	мм	0.01
Точность позиционирования	мм	0.006
Общий вес	Кг	5500	6500	8000	12000
Размеры	мм	2600×2200×2600	2950×2550×2600	3450×2800×2700	4300×3200×3000
Общий источник питания	Квт	22	25	30	35
Типичная конфигурация системы ЧПУ		Siemens, Fanuc, отечественного производства

Эффективность резки: сталь 45# VC855: 200 мм3/мин, VC1165: 250 мм3/мин, VC1270: 320 мм3/мин

Алюминиевые детали (высокая скорость): VC855: 1000 мм3/мин, VC1165: 1100 мм3/мин, VC1270: 1300 мм3/мин

Тяжелая резка и высокая точность позволяют ему заменить импортные горизонтальные обрабатывающие центры и выполнять

Конструктивные особенности

1. Шпиндель обладает высокой мощностью и сильным усилием резания, что подходит для низкоскоростной обработки чугуна и стали, особенно для больших пресс-форм;

2. Большой ход, широкий диапазон обработки;

3. Самодельный поворотный стол с ЧПУ позволяет обрабатывать четыре поверхности за одну установку;

4. Интегральная структура с Т-образным пазом, обеспечивающая высокую жесткость, высокую точность и высокую стабильность.

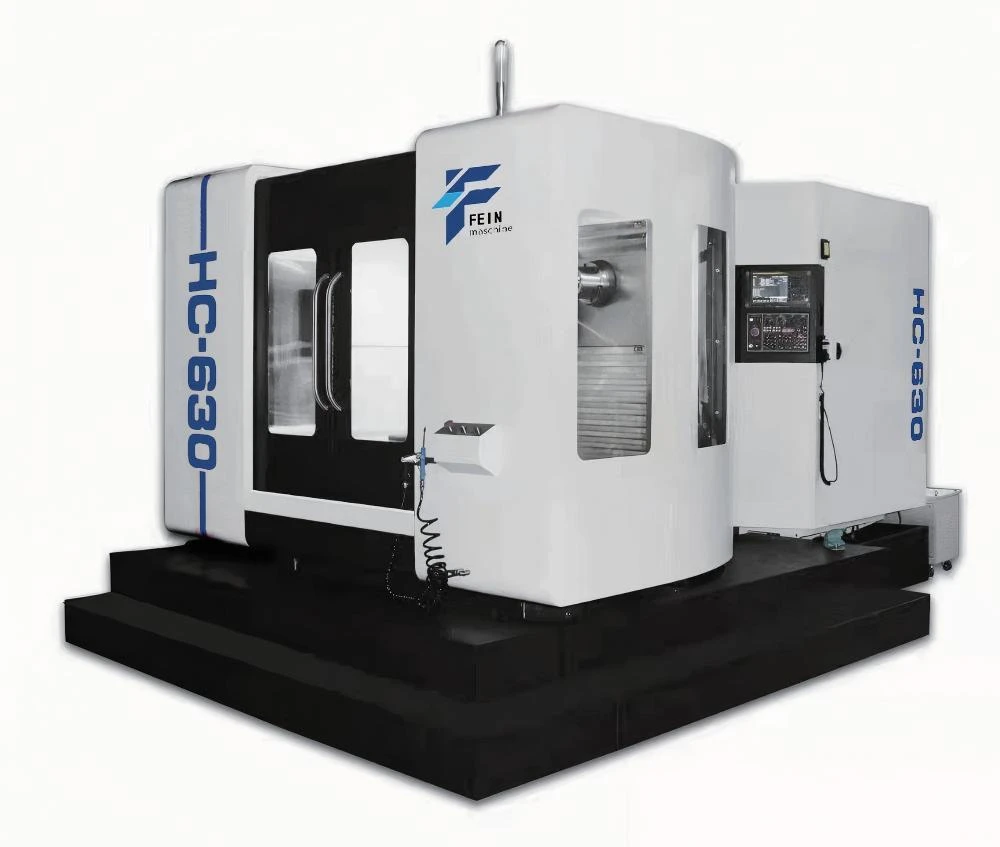

Горизонтальный фрезерный обрабатывающий центр с ЧПУ

Технические характеристики	единица измерения	HC500	НС630	HC800	НС1000	HC630 (двойной рабочий стол)	HC800 (двойной рабочий стол)
Зона рабочего стола	мм	500×500	630×700	800×800	1000×1000	2×630×700	2×800×800
Индексация рабочего стола	°	1×360
Т-образный паз		5-18	24×M16 (Количество × Отверстия для винтов)
точность градуировки	″	10				12
Максимальная нагрузка на верстак	Кг	700	1000	1500	2000	950	1500
Перемещение по оси X/Y/Z	мм	700/600/580	1050/750/900	1300/1000/1000	1600/1000/1000	1050/750/900	1300/1000/1000
Тип направляющего рельса		Трехосный ролик
От центра шпинделя к рабочему столу	мм	50-650	120-870	120-1120	120-1120	0-750	0-1000
От торца шпинделя к центру стола	тер мм	160-740	130-1030	200-1200	200-1200	130-1030	200-1200
Конусность отверстия шпинделя		BT40	BT50
Скорость вращения шпинделя	оборотов в минуту	8000	6000
Мощность двигателя шпинделя	Квт	11/15	15/18.5
Скорость подачи резца	м/мин	10
Высокая скорость передвижения	м/мин	30	30	24	24	24	24
Емкость инструментального магазина / время смены инструмента		24Т/3С	30Т/5,5С	40Т/5,5С	40Т/5,5С	40Т/5,5С	40Т/5,5С
Точность позиционирования	мм	0.012	0.012	0.012	0.012	0.012	0.012
Точность повторного позиционирования	мм	0.008	0.008	0.008	0.008	0.008	0.01
Общий вес	t	7	12	17	18	14	18
Размеры	мм	3050×2050×2500	3500×6000×3000	4800×6400×3900	4800×6400×3900	3500×7500×3000	5500×8000×3000
Система ЧПУ		Fanuc 0i MF Plus/Siemens 828D

Серия вертикальных/горизонтальных обрабатывающих центров

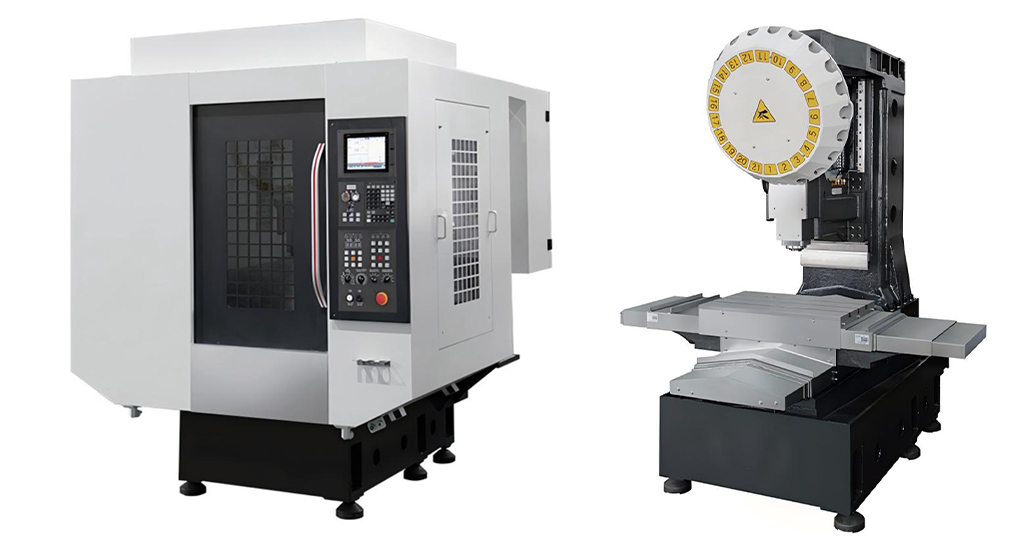

Центр сверления и нарезания резьбы

Технические характеристики	единица измерения	Т6	T7	Т8
Зона рабочего стола	мм	700×420	780×420	1000×500
Т-образный паз	мм	3-14×125	3-14×125	5-18×100
Максимальная нагрузка на верстак	кг	250	250	350
Перемещение по оси X/Y/Z	мм	600/400/300	700/400/300	800/500/330
Технические характеристики линейной направляющей	мм	X:30/Y:30/Z:30	X:30/Y:30/Z:30	X:35/Y:35/Z:35
Прилегание торца шпинделя к поверхности рабочего стола	мм	150-450	150-450	160-490
Расстояние от центра шпинделя до поверхности направляющей	мм	464	464	546
Скорость вращения шпинделя	оборотов в минуту	прямое подключение20000
Конусность отверстия шпинделя		BT30
Мощность двигателя шпинделя	квт	5.5 (Мицубиси)
Скорость подачи резца	мм/мин	1-10000
Высокая скорость передвижения	мм/мин	48/48/48
Емкость магазина для инструментов		21
Пора менять лезвие	s	1.4/1.9
Точность позиционирования	мм	0.01
Точность повторного позиционирования	мм	0.006
Общий вес	кг	2900	2900	4500
Размеры	мм	1760×2320×2240	1760×2320×2240	2500×2500×2300
Общий источник питания	Квт	15	15	20
Система ЧПУ		Мицубиси М80Б

Серия вертикальных/горизонтальных обрабатывающих центров

Удобный инструмент для обработки аккумуляторных ящиков новых энергетических транспортных средств

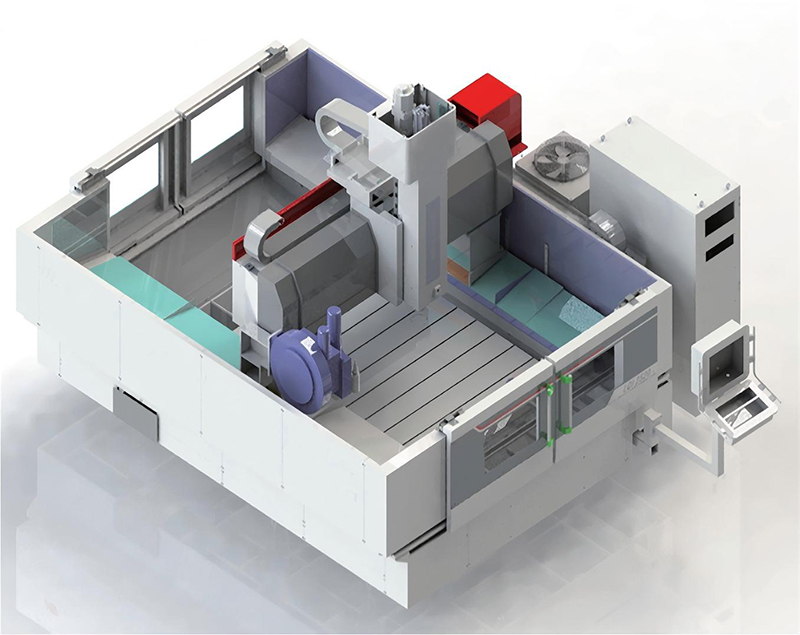

Высокоскоростной легкий обрабатывающий центр

Технические характеристики	единица измерения	LQI2520	Технические характеристики	единица измерения	LQI2520
Зона рабочего стола	мм	2500×1800	Скорость подачи резца	м/мин	20
Т-образный паз	мм	9×18	Высокая скорость перемещения	м/мин	40/30/20
Максимальная нагрузка на верстак	t	10	Емкость магазина для инструментов		24
Перемещение по оси X	мм	2000	Время смены инструмента	s	4
Расстояние перемещения по оси Y/Z	мм	2500×450	Точность позиционирования	мм	0.02
Тип направляющего рельса		Трехосные направляющие, два роликовых стержня на оси Z	Точность повторного позиционирования	мм	0.01
От торца шпинделя к рабочему столу	мм	180-630	Общий вес	t	13
Конусность шпинделя		BBT40	Размеры	мм	5250Х4160Х3300
Скорость вращения шпинделя	оборотов в минуту	15000 (Прямое подключение)	Общий источник питания	Квт	22
Мощность двигателя шпинделя	Квт	8.4	Система ЧПУ		Siemens 828D, Fanuc 0i MF plus
